Descrição do produto

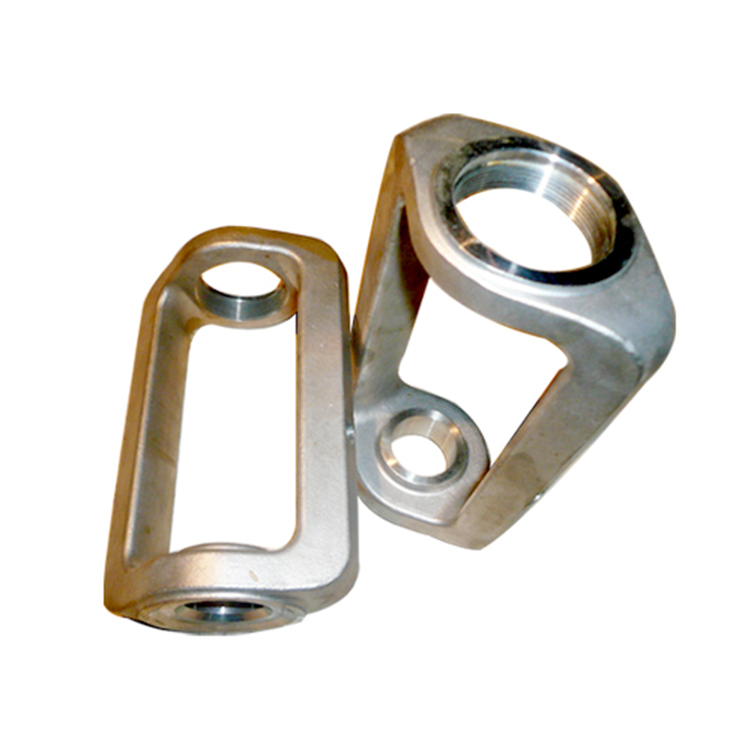

| Nome do Produto | Peças fundidas de estrutura de fixação de ferramentas |
| Marca | Zeren |
| Modelo | INA005 |
| Material | Aço inoxidável |
| Classificação | Peça fundida de instrumento de engenharia de energia - Acessórios para instrumentos |
| Processo | Fundição de Investimento + Usinagem CNC |
| Certificação | ISO9001:2015 |
| Suporte personalizado | OEM |
Parâmetros técnicos
| Especificações gerais do produto | |
| Material | Aço inoxidável austenítico: 201, 303, 304, 316, 316L, 1.4581, scs14, scs16 |
| Aço inoxidável endurecido: 17-4PH, 410, 420, 440C | |
| Liga de aço fundido: 4140, 4150, 4340, 8620, GS-25CrMo4 | |
| Aço ferramenta de liga fundida: CS-2, CS-7, CrWMn | |
| Aço carbono: 1020, 1025 (WCB), 1030, 1040, 1045, 1050 | |
| Peso | 1g-30kg |
| Tolerância de elenco | CT4-CT7/GBT6414-1999;VDG Merkblad P690 |
| Rigidez da superfície | Ra1.6-Ra6.3 |
| Grossura | Mínimo 2 mm (1 mm na microrregião) |
| Raio de Fundição | Raio redondo ≥0,3 mm, raio de filete interno≥0,5 mm |
| Profundidade do furo cego | Máx. 30 mm (diâmetro 10 mm) |
| Usinagem | Torneamento, fresamento, perfuração, mandrilamento, rosqueamento, retificação, usinagem CNC e equipamentos de teste |
| Tratamento térmico | Recozimento, Endurecimento, Normalização, Carburização, Envelhecimento |
| Acabamento da superfície | Óxido preto, revestimento preto, revestimento antipoluição flashover, polimento de espelho |
| Padrões industriais | ASTM, ICI, BS, DIN, JIS, ISO |
| Programas de design | Pro-E, UG,Solidworks, AutoCAD |
| Formato de arquivo | IGS, STP, XT, PDF, JPEG, JPG |
Usos e vantagens do produto
Usos:
Usinagem CNC: Suporta ferramentas de corte, garantindo operações de usinagem precisas.
Fresagem: Protege peças de trabalho ou acessórios em fresadoras para fresamento preciso.
Operações de torno: Mantém as peças de trabalho em posição para torneamento, rosqueamento e faceamento.
Vantagens:
Fixação de precisão: Garante posicionamento e alinhamento precisos de peças de trabalho ou ferramentas.
Produtividade aumentada: Reduz os tempos de configuração, levando a taxas de produção mais altas.
Precisão aprimorada: Melhora a precisão das operações de usinagem e fabricação.
Desgaste reduzido da ferramenta: Minimiza o desgaste da ferramenta e prolonga a vida útil da ferramenta.
Aplicação do produto
As peças fundidas da estrutura de fixação da ferramenta é uma espécie de acessórios de instrumento.Aqui estão alguns cenários de aplicação específicos de acessórios de instrumentos:
1. Fresadora CNC: As estruturas de fixação de ferramentas fixam ferramentas de corte e peças em posições precisas para operações de fresamento, como contorno e gravação.
2. Trabalho de torno: Na usinagem de torno, essas peças mantêm as peças no lugar, permitindo operações de torneamento, rosqueamento e faceamento.
3. Plataforma de perfuração: Usado em plataformas de perfuração para fixar brocas e controlar a profundidade de perfuração durante a exploração de petróleo.
4. Dispositivo elétrico de soldagem: As estruturas de fixação de ferramentas são vitais para manter os componentes metálicos no lugar durante a soldagem, garantindo o posicionamento preciso das juntas.
